برای ساختمان چند طبقه چه نوع شوتینگی مناسب است؟

مقدمه راهنمای انتخاب شوتینگ در ساختمان‌ های چند طبقه

اگر در حال طراحی یا اجرای تأسیسات یک ساختمان چند طبقه هستید، انتخاب نوع شوتینگ (Shooting / Shafts یا رایزر تأسیسات) یکی از تصمیم‌ های کلیدی است؛ چون هم روی ایمنی آتش‌ سوزی و هم روی هزینه اجرا و نگهداری و حتی زیبایی و فضای مفید واحدها اثر می‌گذارد. شوتینگ در اصل فضای عمودی (و گاهی افقی) است که برای عبور لوله‌ ها، کانال‌ ها و کابل‌ ها در طبقات مختلف استفاده می‌شود. اما در ساختمان چند طبقه نمی‌توان هر شوتینگی را انتخاب کرد؛ باید بر اساس نوع کاربری، تعداد طبقات، حجم تأسیسات و الزامات مقررات ملی ساختمان تصمیم‌ گیری شود.

در این محتوا، انواع شوتینگ مناسب برای ساختمان‌ های چند طبقه را معرفی می‌کنیم و معیارهای انتخاب بهترین گزینه را مرحله‌ به‌ مرحله توضیح می‌دهیم.

شوتینگ ساختمان چند طبقه چیست و چرا اهمیت دارد؟

در ساختمان‌ های چند طبقه، تأسیسات معمولاً به‌ صورت عمودی از طبقه پایین (موتورخانه/پارکینگ/همکف) به طبقات بالاتر می‌روند. اگر مسیر مشخص و استانداردی برای این عبورها طراحی نشود، نتیجه معمولاً یکی از این موارد است:

• عبورهای غیراصولی از داخل واحدها یا سقف کاذب‌ ها
• افزایش شکستگی‌ ها و اتصالات اضافی (نشتی و خرابی بیشتر)
• سخت شدن تعمیرات و دسترسی
• افزایش انتقال صدا و بو بین طبقات
• بالا رفتن ریسک آتش‌ سوزی و دودکش شدن مسیرها (chimney effect)

پس شوتینگ مناسب در ساختمان چند طبقه یعنی: مسیر عمودی استاندارد، قابل دسترسی، ایمن در برابر حریق و قابل توسعه برای آینده.

انواع شوتینگ مناسب برای ساختمان‌ های چند طبقه

در عمل، شوتینگ را می‌توان بر اساس “کاربری تأسیسات” و “نوع ساخت” دسته‌ بندی کرد. برای ساختمان‌ های چند طبقه معمولاً چند شوتینگ اصلی نیاز است، نه فقط یک شفت. در زیر به بررسی انواع شوتنیگ زباله میپردازیم.

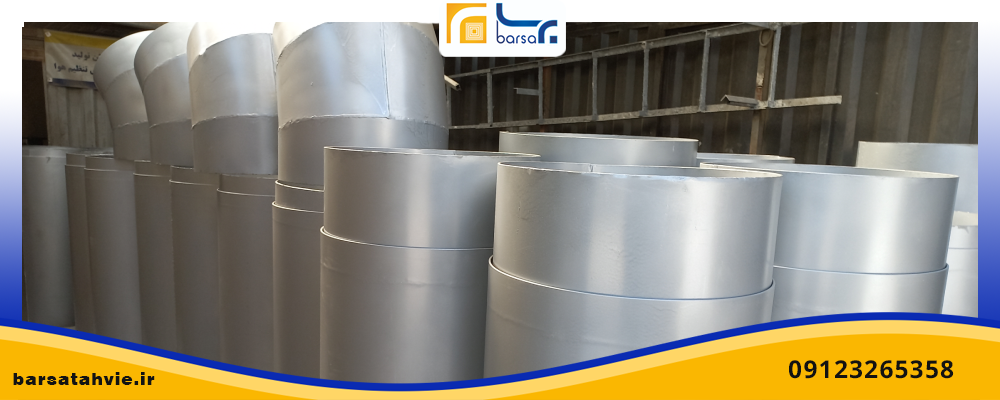

1) شوتینگ تأسیسات مکانیکی (آب، فاضلاب، وِنت)

مناسب برای: همه ساختمان‌ های چند طبقه (مسکونی، اداری، تجاری)

این نوع شوتینگ برای عبور موارد زیر استفاده می‌شود:

• رایزر آب سرد و گرم مصرفی
• لوله برگشت آب گرم (در صورت اجرا)
• رایزر فاضلاب و وِنت (هواکش فاضلاب)
• رایزر آتش‌ نشانی (در صورت طراحی)

مزیت اصلی: یکپارچه‌ سازی لوله‌ ها و کاهش عبور از فضاهای داخلی واحدها

نکته مهم: شوتینگ فاضلاب باید طوری طراحی شود که:

• دسترسی برای دریچه بازدید و تعمیرات وجود داشته باشد
• عایق صوتی (به‌خصوص برای رایزر فاضلاب) در نظر گرفته شود
• مسیر وِنت و فاضلاب استاندارد باشد تا بو و مکش معکوس ایجاد نشود

پیشنهاد اجرایی: برای ساختمان چند طبقه، بهتر است رایزرهای فاضلاب نزدیک سرویس‌ ها و آشپزخانه طراحی شوند تا طول افقی لوله‌ ها کم شود.

2) شوتینگ کانال‌ کشی و تهویه (داکت هوا)

مناسب برای: ساختمان‌ های دارای هواساز، اگزاست مرکزی، سیستم‌ های تهویه یا کولر کانالی

این شوتینگ برای عبور موارد زیر است:

• کانال هوای رفت و برگشت
• کانال اگزاست سرویس‌ ها و آشپزخانه (در مدل مرکزی)
• کانال فشار مثبت راه‌ پله یا سیستم‌ های کنترل دود (در پروژه‌ های بزرگ‌ تر)

چرا مهم است؟ کانال‌ ها معمولاً سطح مقطع بزرگی می‌خواهند؛ اگر از ابتدا شوتینگ مناسب دیده نشود، یا باید سقف‌ ها کوتاه شود یا کانال‌ ها مسیرهای غیراستاندارد پیدا می‌کنند.

نکات کلیدی در ساختمان چند طبقه:

• شوتینگ کانال باید از نظر حریق جداسازی شود
• عبور کانال از هر طبقه باید با دیتیل‌ های ضد حریق (Fire Stopping) درست اجرا شود
• صدابندی و لرزه‌ گیری برای جلوگیری از انتقال صدا بین طبقات ضروری است

3) شوتینگ برق و مخابرات (کابل‌کشی رایزر)

مناسب برای: همه ساختمان‌ های چند طبقه، مخصوصاً اداری و برج‌ ها

برای عبور:

• کابل برق اصلی و فرعی
• کابل ارت، هم‌ بندی و صاعقه‌ گیر
• کابل‌ های تلفن، شبکه، آیفون، دوربین و BMS

مزیت مهم: نظم و ایمنی؛ کاهش ریسک اتصال کوتاه، آسیب کابل‌ ها و دسترسی بهتر برای تعمیرات

پیشنهاد: شوتینگ برق بهتر است از شوتینگ مکانیکی جدا باشد تا خطرات رطوبت و نشتی به برق منتقل نشود.

4) شوتینگ ترکیبی (شفت مشترک چند تأسیسات)

مناسب برای: پروژه‌ های کوچک‌ تر یا ساختمان‌ هایی با محدودیت فضا

در این حالت چند سیستم در یک شوتینگ مشترک عبور می‌کنند (مثلاً آب و فاضلاب و برق در یک فضا). این روش می‌تواند هزینه و فضای معماری را کاهش دهد، اما ریسک‌ ها را بالا می‌برد.

چه زمانی توصیه می‌شود؟

• ساختمان کم‌ طبقه تا میان‌ مرتبه با حجم تأسیسات محدود
• وقتی طراحی دقیق و تفکیک داخلی (پارتیشن‌ بندی داخل شفت) انجام شود
• وقتی استانداردهای ایمنی آتش و دسترسی رعایت شود

چه زمانی توصیه نمی‌شود؟

• برج‌ ها و ساختمان‌ های پرتأسیسات
• پروژه‌ هایی که نگهداری و بهره‌ برداری حرفه‌ ای ندارند
• زمانی که احتمال نشتی آب وجود دارد و کابل برق هم در همان فضا قرار می‌گیرد

5) شوتینگ زباله (Garbage Chute) – فقط در شرایط خاص

مناسب برای: برج‌ های مسکونی بلند مرتبه یا ساختمان‌ های پرتردد با مدیریت حرفه‌ای

شوت زباله با شوتینگ تأسیسات فرق دارد و معمولاً به‌عنوان یک سیستم مجزا طراحی می‌شود. اجرای آن در هر ساختمانی توصیه نمی‌شود؛ چون:

• اگر استاندارد اجرا نشود، بوی نامطبوع و آلودگی ایجاد می‌کند
• نیاز به تهویه، شست‌وشو و مدیریت دقیق دارد
• از نظر حریق و دود بسیار حساس است

نتیجه: برای ساختمان چند طبقه معمولی (مثلاً ۵ تا ۱۰ طبقه) معمولاً شوت زباله پیشنهاد نمی‌شود مگر اینکه طراحی کاملاً استاندارد و مدیریت بهره‌ برداری جدی وجود داشته باشد.

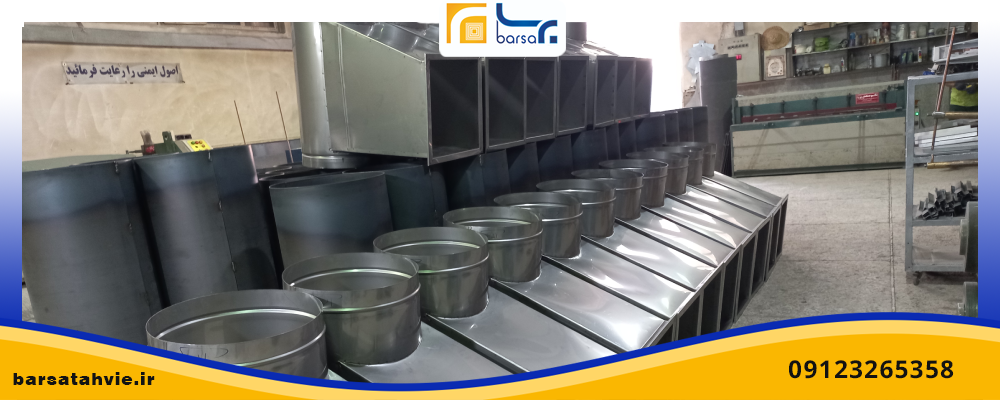

بهترین نوع شوتینگ برای ساختمان چند طبقه کدام است؟

پاسخ یک‌خطی ندارد، اما برای اغلب ساختمان‌ های چند طبقه یک الگوی “بهینه” وجود دارد:

پیشنهاد استاندارد برای اکثر ساختمان‌ های چند طبقه

1. شوتینگ مکانیکی جداگانه (آب/فاضلاب/ونت) نزدیک سرویس‌ ها
2. شوتینگ برق و مخابرات جداگانه (خشک و ایمن)
3. در صورت نیاز، شوتینگ کانال تهویه جداگانه با سطح مقطع کافی

این مدل باعث می‌شود:

• تعمیرات راحت‌ تر شود
• انتقال بو و صدا کمتر شود
• خطرات آتش‌ سوزی و دود کمتر شود
• تداخل بین تیم‌ های اجرایی کمتر شود (برقکار/لوله‌کش/کانال‌کار)

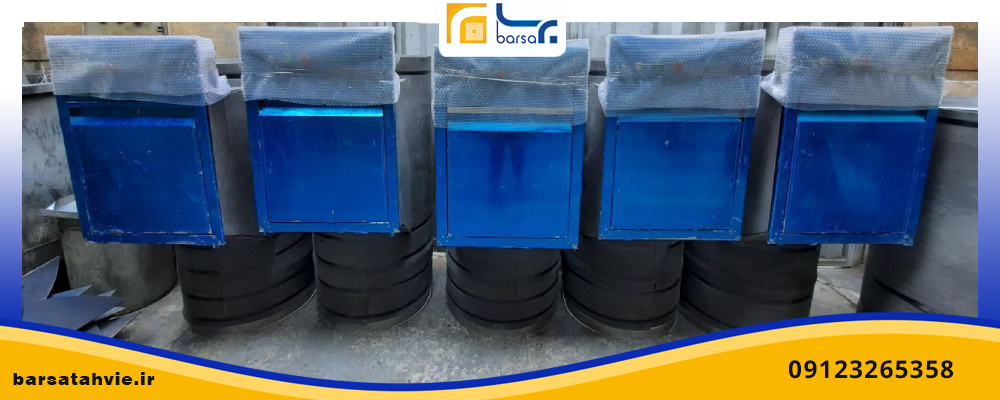

معیارهای انتخاب شوتینگ مناسب (چک‌ لیست اجرایی)

برای اینکه دقیق انتخاب کنید، این موارد را بررسی کنید:

1) تعداد طبقات و حجم رایزرها

هرچه طبقات بیشتر باشد:

• رایزرها قطورتر و پرتعدادتر می‌شوند
• دسترسی و ایمنی مهم‌ تر می‌شود
• شوتینگ ترکیبی معمولاً ریسک بیشتری دارد

2) کاربری ساختمان (مسکونی/اداری/تجاری)

• اداری و تجاری معمولاً به شوتینگ برق و شبکه قوی‌ تر نیاز دارند
• مسکونی حساسیت بیشتری روی صدا (رایزر فاضلاب) دارد

3) دسترسی و دریچه بازدید

شوتینگ خوب شوتینگی است که بدون تخریب بتوان به تأسیسات دسترسی داشت.

پس:

• در هر طبقه دریچه بازدید مناسب پیش‌ بینی شود
• ابعاد دریچه‌ ها با تجهیزات داخل شفت هماهنگ باشد

4) الزامات حریق و دود

شفت‌ ها می‌توانند مثل دودکش عمل کنند. بنابراین:

• درزگیری ضد حریق در محل عبور لوله و کابل ضروری است
• درب یا دریچه شوتینگ باید مقاومت و جزئیات مناسب داشته باشد (بسته به طراحی و مقررات)

5) عایق صوتی و جلوگیری از انتقال بو

برای ساختمان‌ های چند طبقه، مخصوصاً مسکونی:

• عایق‌ کاری رایزر فاضلاب (پشم سنگ + پوشش مناسب یا سیستم‌ های آماده)
• آب‌ بندی دقیق در طبقات و اطراف لوله‌ ها
• جلوگیری از ایجاد فضای خالی بزرگ که انتقال صدا را تشدید می‌کند

بررسی دقیق نکات مهم هنگام خرید شوتینگ زباله

ابعاد شوتینگ در ساختمان چند طبقه چقدر باید باشد؟

ابعاد دقیق به نقشه تأسیسات بستگی دارد، اما دو اصل مهم را رعایت کنید:

• شفت را “لب به لب” انتخاب نکنید؛ فضای رزرو برای اجرا و تعمیرات بگذارید.
• حداقل یک مسیر دسترسی یا امکان باز کردن و سرویس را در نظر بگیرید.

اگر دوست دارید، می‌توانید تعداد واحد در هر طبقه، سیستم گرمایش/سرمایش، قطر رایزرها و نوع لوله‌ ها را بگویید تا یک پیشنهاد ابعاد و تعداد شفت‌ها به‌ صورت تقریبی ارائه کنم.

اشتباهات رایج در انتخاب شوتینگ برای ساختمان چند طبقه

• یکی کردن برق و لوله‌ کشی در یک شفت بدون جداسازی داخلی
• کوچک گرفتن ابعاد شفت و مجبور شدن به تغییر مسیرهای افقی
• نبود دریچه بازدید کافی در هر طبقه
• بی‌ توجهی به عایق صوتی رایزر فاضلاب
• عبور غیراصولی کانال‌ های بزرگ از شفت‌ های کوچک و ایجاد افت فشار و سروصدا
• عدم اجرای درزگیری ضدحریق در محل عبور لوله‌ ها و کابل‌ ها

جمع‌بندی: چه شوتینگی برای ساختمان چند طبقه مناسب است؟

برای بیشتر ساختمان‌ های چند طبقه، بهترین انتخاب این است که شوتینگ‌ ها را بر اساس نوع تأسیسات تفکیک کنید:

• شوتینگ مکانیکی (آب/فاضلاب/ونت) نزدیک سرویس‌ ها
• شوتینگ برق و مخابرات جدا و خشک
• در صورت نیاز، شوتینگ تهویه/کانال جداگانه با دیتیل ضدحریق و صدابندی

این روش هم استانداردتر است، هم نگهداری را ساده می‌کند و هم ریسک‌ های حریق، نشتی، بو و صدای انتقالی را کاهش می‌دهد.
